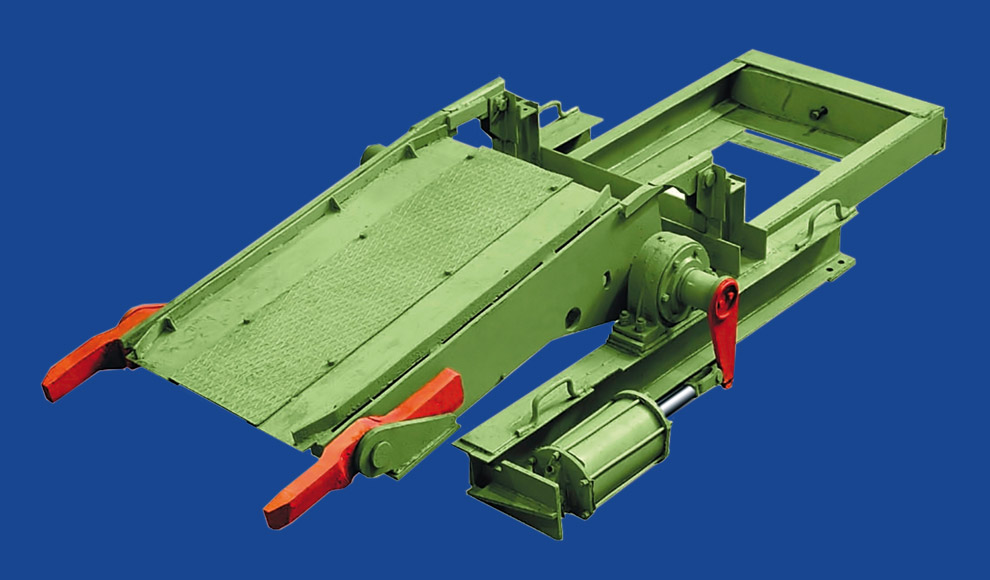

Площадки качающиеся предназначены для соединения рельсовых путей, шахтных клетей с рельсами приемных площадок вертикальных клетевых подъемов, оборудованных жесткими проводниками. ПК используются для соединения без фиксации по высоте, при рабочих углах поворота площадки от +9° (верхний) до -8° (нижний). Площадки изготавливаются 24 типоразмеров с электрическим, пневматическим и гидравлическим приводом и работают в условиях как принудительной, так и самостоятельной откатки.
Преимущественная область применения: приемные площадки надшахтных зданий, околоствольных дворов и промежуточных горизонтов в сочетании с унифицированными, типажными и индивидуальными клетями, оборудованными жесткими или роликовыми направляющими

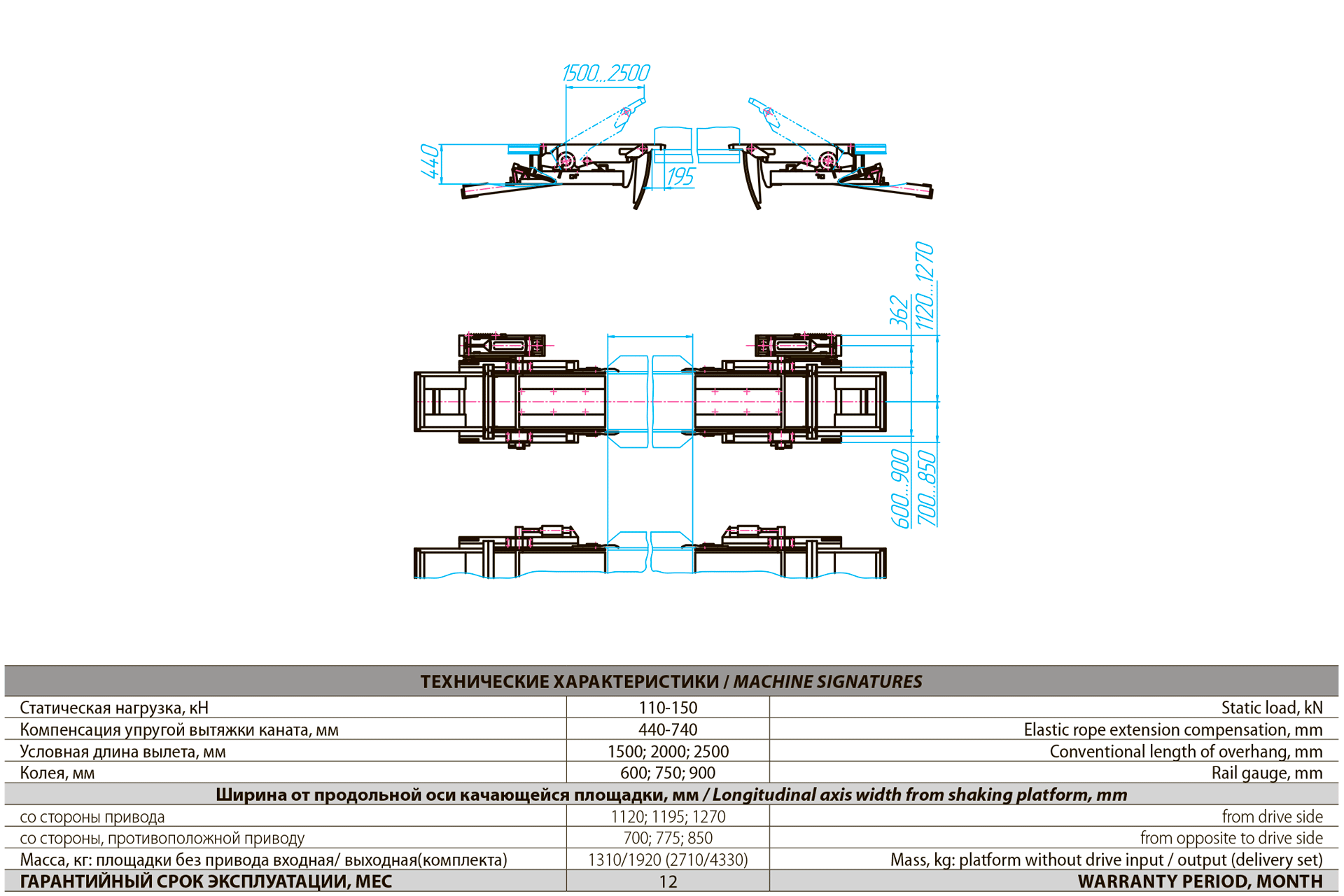

Статическая нагрузка, кН | 110-150 |
Компенсация упругой вытяжки каната, мм | 440-740 |
Условная длина вылета, мм | 1500; 2000; 2500 |
Колея, мм | 600; 750; 900 |
Ширина от продольной оси качающейся площадки, мм: | |
со стороны привода | 1120; 1195; 1270 |
со стороны, противоположной приводу | 700; 775; 850 |
Масса, кг: площадки без привода входная/выходная (комплекта) | 1310/1920 (2710/4330) |
ГАРАНТИЙНЫЙ СРОК ЭКСПЛУАТАЦИИ, МЕС | 12 |
