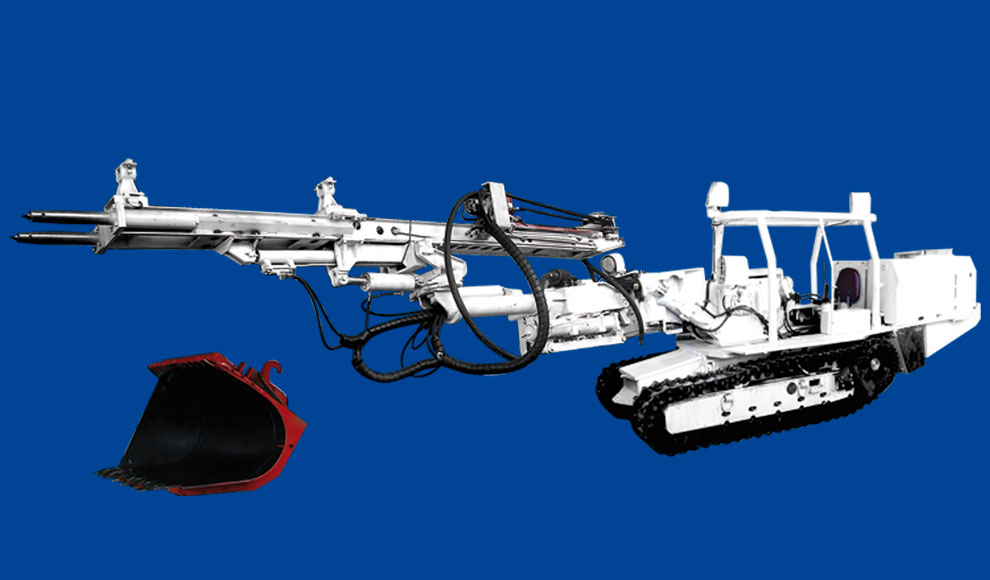

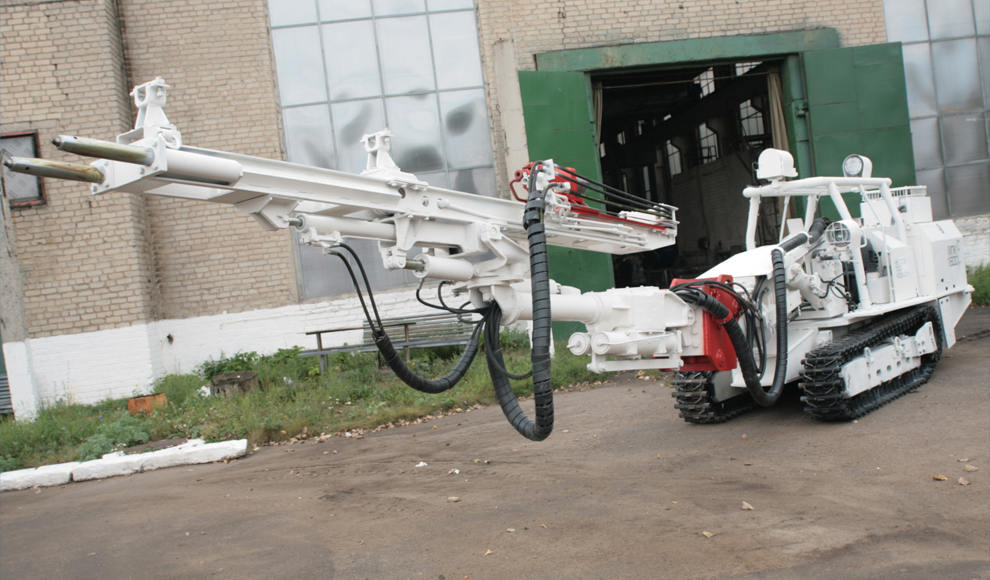

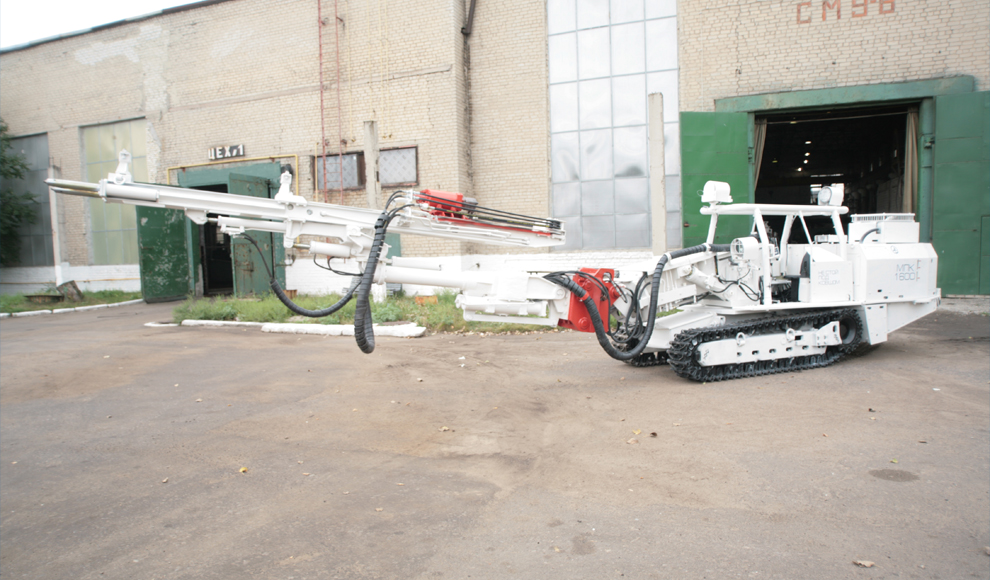

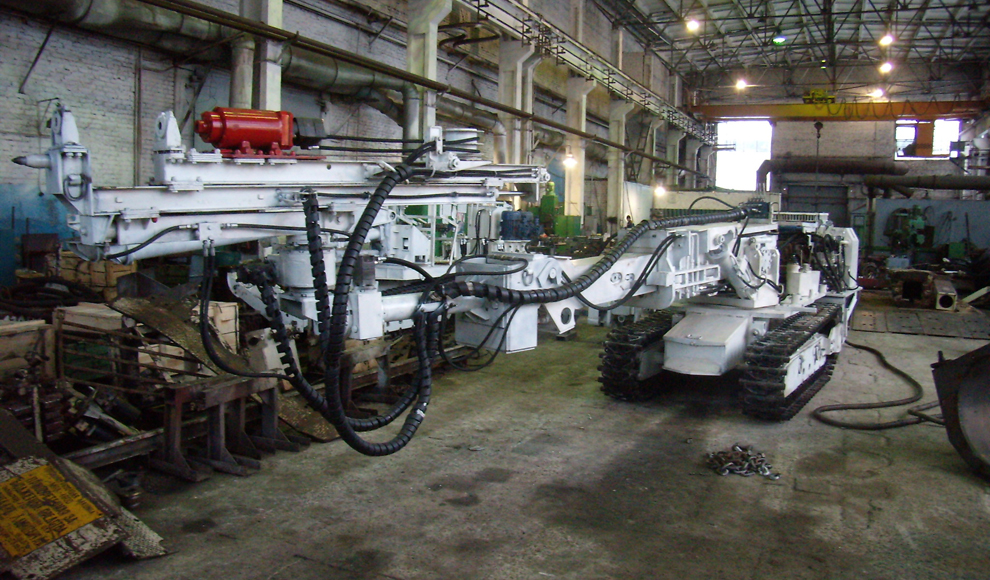

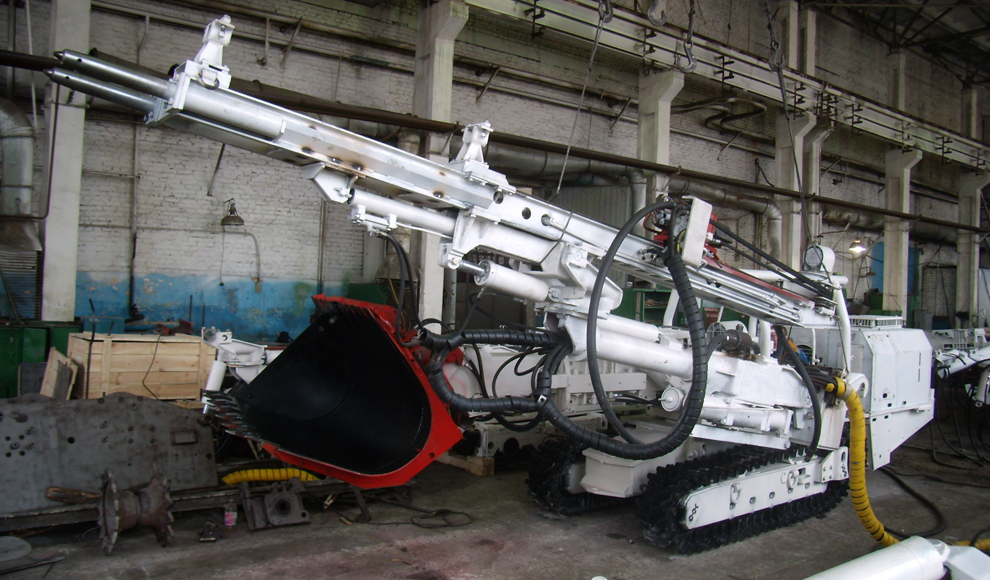

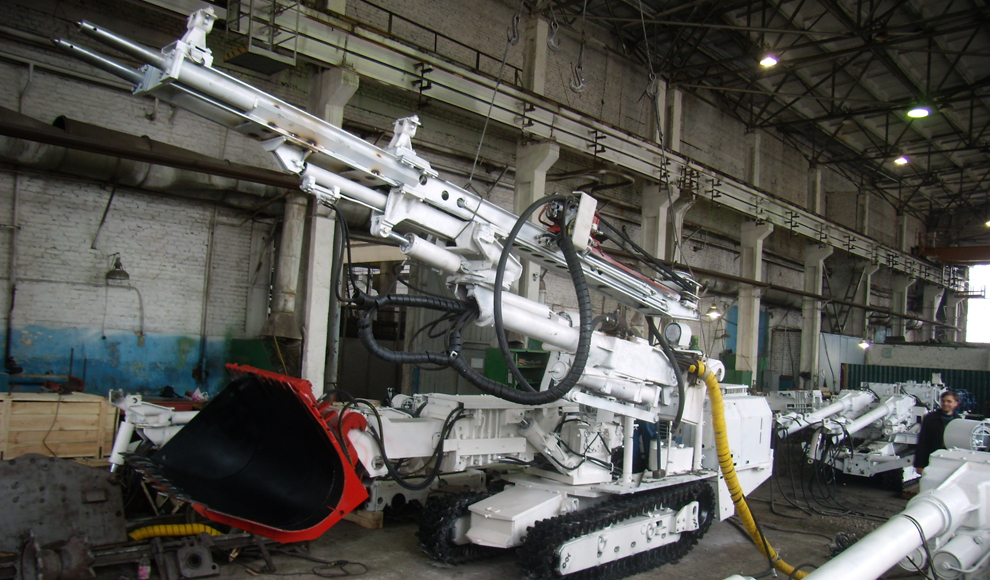

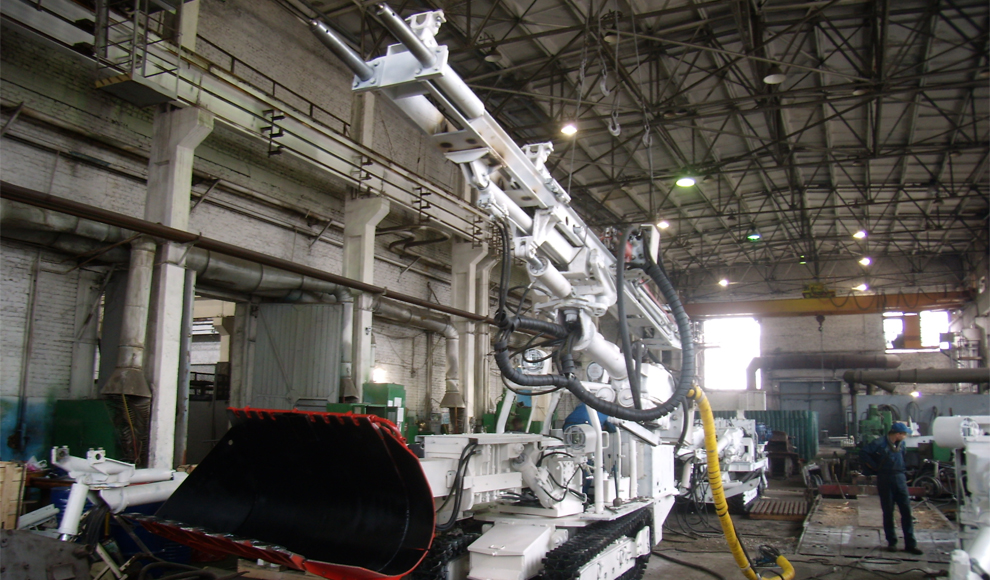

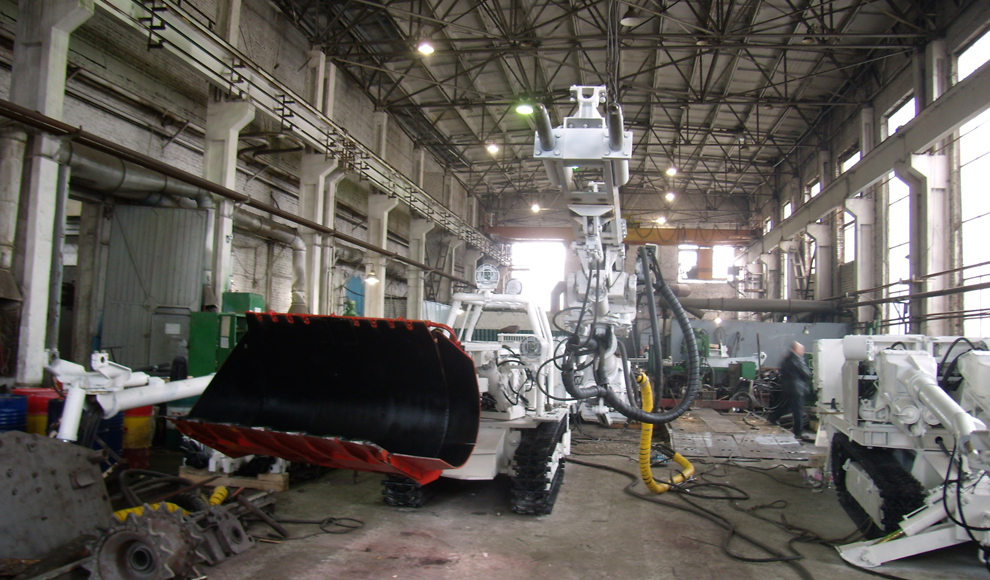

Машина погрузочная ковшовая МПК 1600 со сменным бурильным модулем предназначена для механизации погрузки разрыхленной взрывом горной массы в транспортные средства при проведении горизонтальных и наклонных до +12/-18 градусов горных выработок в шахтах и при строительстве подземных сооружений, в том числе опасных в отношении взрывов газа и пыли. МПК1600 со сменным бурильным модулем оснащена сменным бурильным модулем с производительностью бурения не менее 32-90 м/ч., в зависимости от крепости породы.
Машина может быть использована для доставки материалов и оборудования в призабойной части выработки, подъема грузов и для крепления выработок. Наименьшее сечение горных выработок, в которых может работать машина: 11м2. Поперечный уклон почвы выработки не более 5 градусов. Машина имеет фронтальный ковш вместимостью 1м3 с боковой разгрузкой и подъемно-поворотную телескопическую стрелу. Коэффициент разрыхления горной массы в навале — не менее 1,6. Размер наибольших погружаемых кусков — 800 мм. Значение температуры окружающего воздуха при эксплуатации устанавливают равным от +5 до +35 градусов Цельсия. Относительная влажность рудничной атмосферы — до 98%.
Погрузочный орган
Производительность: | |
при погрузке на конвейер с доставкой к нему на 2,5 м, м³/мин., не менее | 1,60 |
при погрузке на конвейер с места (без доставки), м³/мин., не менее | 2,56 |
Вместимость ковша, м³, не менее: | |
при серийном исполнении | 1,00 |
при специальном исполнении | 1,25 |
Ширина захвата мм, не менее: | |
при втянутом телескопе | 3600,00 |
при выдвинутом телескопе | 4000,00 |
Высота разгрузки, мм, не менее | 2000-3900 |
Ход телескопической стрелы, мм, не менее | 1000,00 |
Бурильный модуль
Тип бурильной головки | rotationally hydraulic |
Зона бурения, мм: высота / ширина, не менее | 4050 / 5000 |
Ход подачи бурильной головки, мм | 2700±100 |
Техническая производительность установки, м/ч:, не менее | |
по породам крепостью до 80 Мпа | 90 |
по породам крепостью до 120 Мпа | 32 |
Усилие подачи, кН, не менее | 17 |
Мощность привода бурильной головки, КВт | 18,5 |
Максимальная скорость передвижения, км/ч | 2,50 |

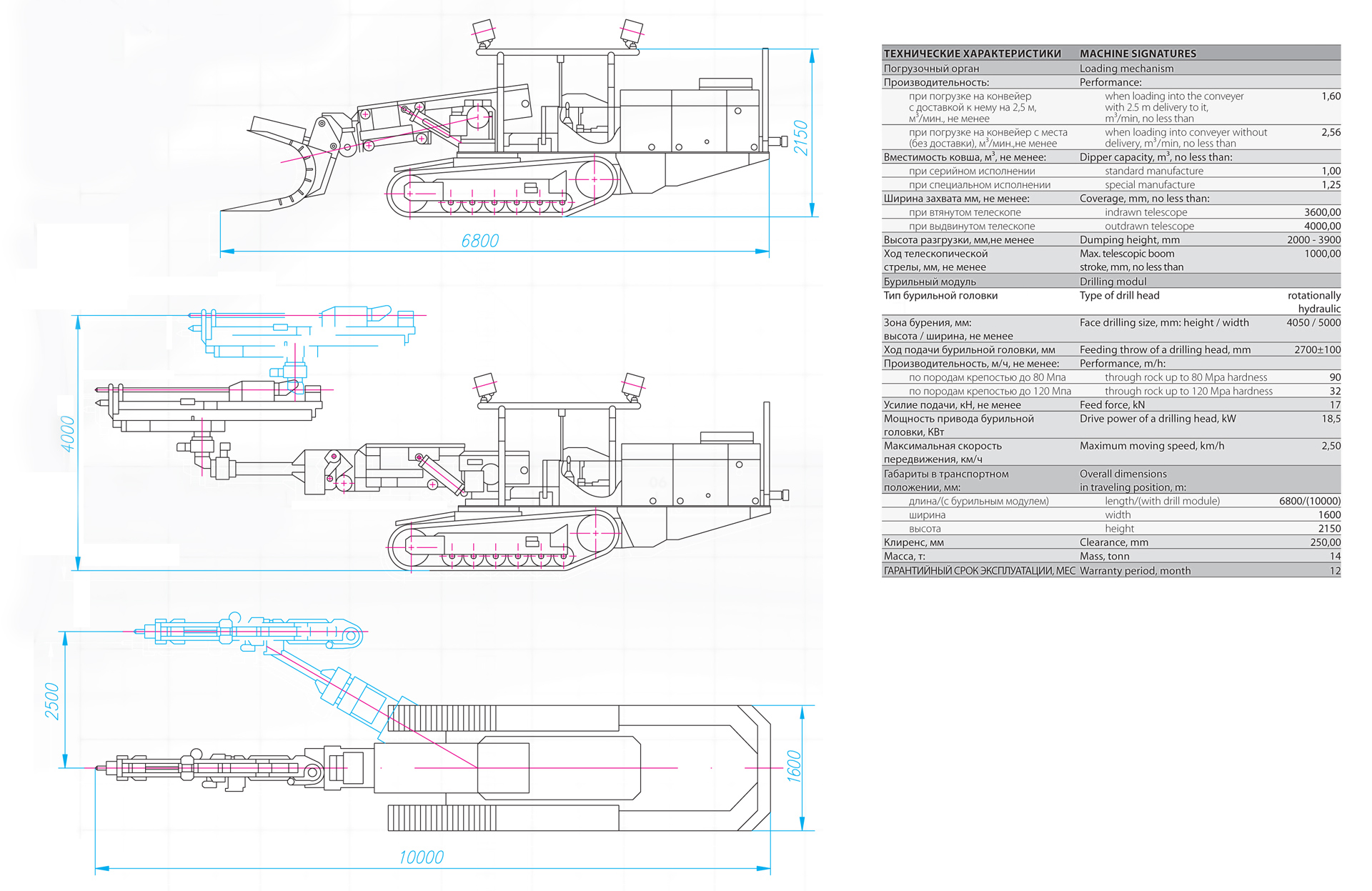

Габариты в транспортном положении, мм: | |
длина | 6800/(10000) |
ширина | 1600/(1300) |
высота | 2150 |
Клиренс, мм | 250,00 |
Масса, т: | 14 |
ГАРАНТИЙНЫЙ СРОК ЭКСПЛУАТАЦИИ, МЕС | 12 |
